Cabeamento Estruturado: Como Planejar sem Retrabalho

Cabeamento estruturado é o projeto físico que organiza cabos, racks e pontos de rede para evitar retrabalho e suportar expansão. A Simples Solução TI planeja e executa essa infraestrutura no Rio de Janeiro e em São Paulo, entregando documentação e certificação que reduzem falhas.

• Cabeamento estruturado reduz retrabalho ao padronizar racks, rotas e identificação.
• Normas como NBR 14565 e certificação são exigências de aceite, não extras.
• Tabela compara categorias Cat5e, Cat6, Cat6A e fibra para decisão de custo/benefício.
• Checklist valida subdimensionamento antes da obra.

O que é cabeamento estruturado e por que ele evita retrabalho?

Cabeamento estruturado é um sistema de cabos, conectores e racks organizado por normas técnicas claras. Ele reduz retrabalho ao garantir identificação e documentação de todos os pontos de rede. Sem documentação, qualquer mudança exige rastrear cabos manualmente em bandejas, canaletas e racks. Consulte nossa página de Infraestrutura de Rede para ver como planejamos isso.

O sistema divide-se em subsistemas que exigem compatibilidade entre todos os conectores e as categorias de cabo utilizadas.

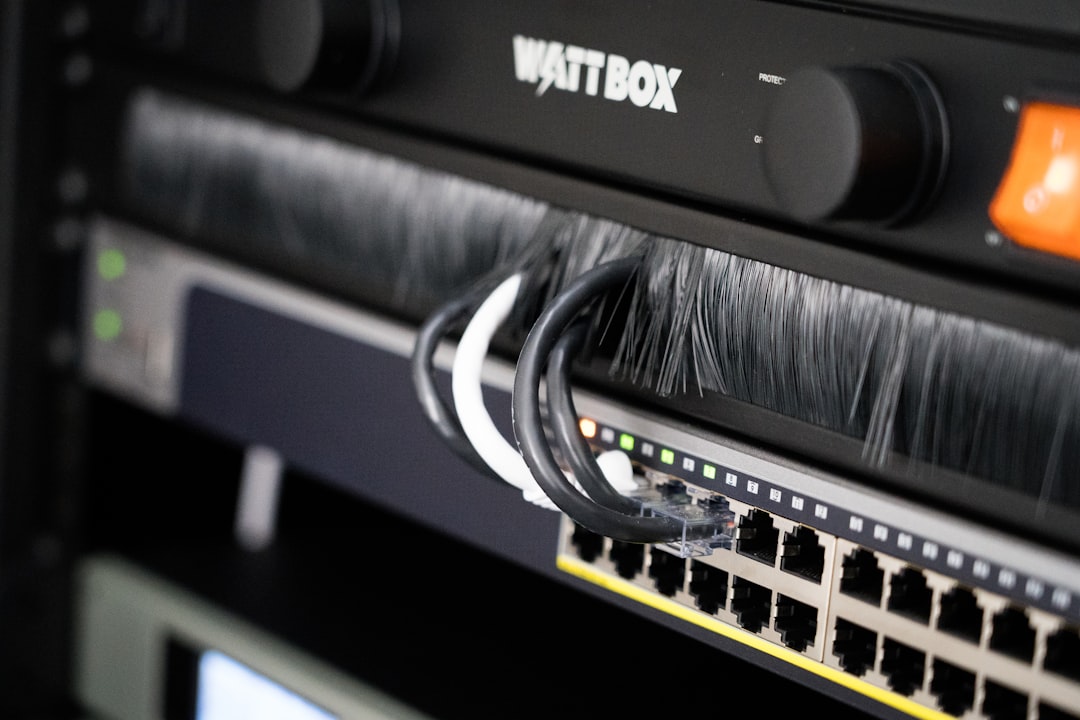

• Rack e patch panels: centralizam conexões e permitem reorganizar links sem puxar novos cabos.
• Cabeamento horizontal: liga as tomadas da área de trabalho ao rack mais próximo, geralmente até 90 m.

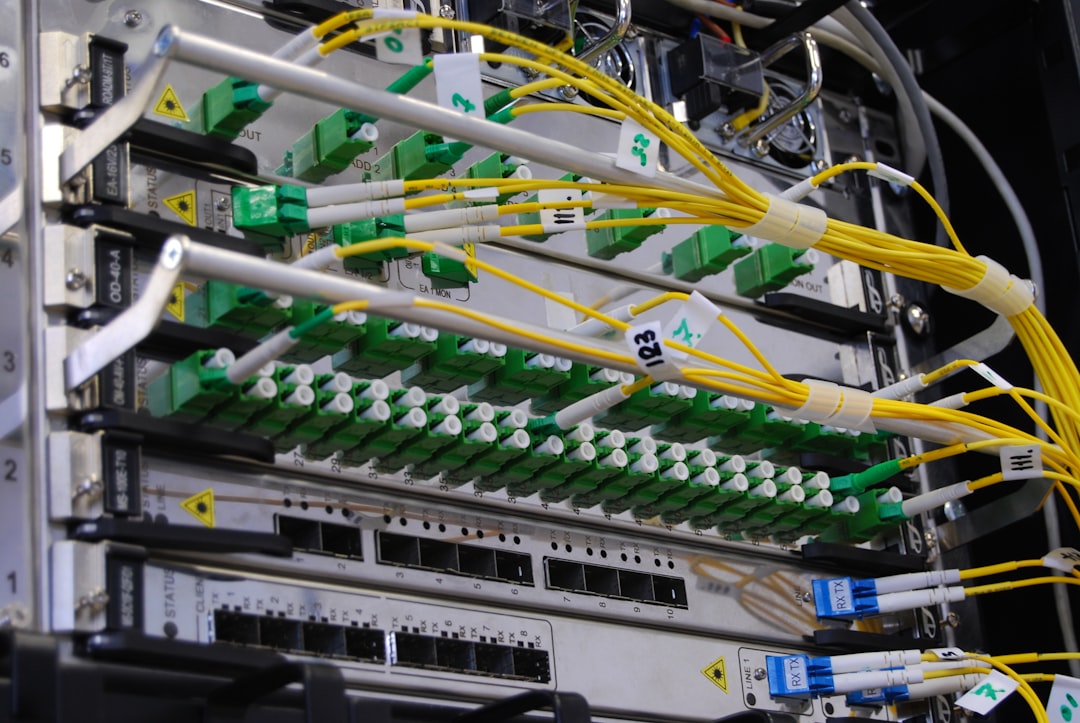

• Cabeamento vertical (backbone): interliga racks e andares, com fibra ou cobre de alta capacidade.
• Área de trabalho: inclui tomadas, placas de parede e cabos de conexão até o dispositivo final.

Ignorar documentação gera horas de rastreamento manual e aumenta o risco de desconectar pontos errados. A Simples Solução TI atende nacionalmente, com base no Rio de Janeiro e São Paulo, e documenta pontos e etiqueta cabos. Isso permite mudanças rápidas sem desligar por engano equipamentos que não deveriam ser tocados.

Como escolher entre Cat5e, Cat6, Cat6A e fibra óptica?

A escolha depende da velocidade que a rede precisa entregar, da distância dos links e do orçamento disponível. Para escritórios comuns, Cat6 atende 1 Gbps e suporta 10 Gbps em trechos curtos. Para distâncias longas ou ambientes com interferência eletromagnética, fibra óptica é a opção mais estável.

Use Cat5e apenas se o orçamento for muito restrito e não houver plano de upgrade nos próximos cinco anos. Use Cat6A se precisar de 10 Gbps em todos os pontos até 100 metros. Em qualquer projeto novo, priorize o cabeamento de cobre Cat6 ou superior para evitar troca futura.

A tabela mostra que Cat6 é o equilíbrio entre custo e desempenho para a maioria das PMEs. Empresas com tráfego intenso, como servidores ou NAS, devem optar por Cat6A ou fibra no backbone. Ignorar essa escolha leva a links instáveis e necessidade de recabeamento em dois ou três anos.

Quais normas e certificações definem uma entrega segura?

A ABNT NBR 14565 e a ISO/IEC 11801 definem os requisitos de projeto, instalação e desempenho do cabeamento estruturado. A entrega segura exige testes de certificação que comprovem os parâmetros do canal instalado. Sem certificação, falhas intermitentes só aparecem quando o escritório já está em operação.

As normas não são burocracia; elas definem limites de desempenho que evitam problemas futuros.

• ABNT NBR 14565: norma brasileira para cabeamento de telecomunicações em edifícios comerciais.
• ISO/IEC 11801: padrão internacional harmonizado com a ABNT NBR 14565.
• ANSI/TIA-568: norma americana frequentemente citada em projetos de data center.

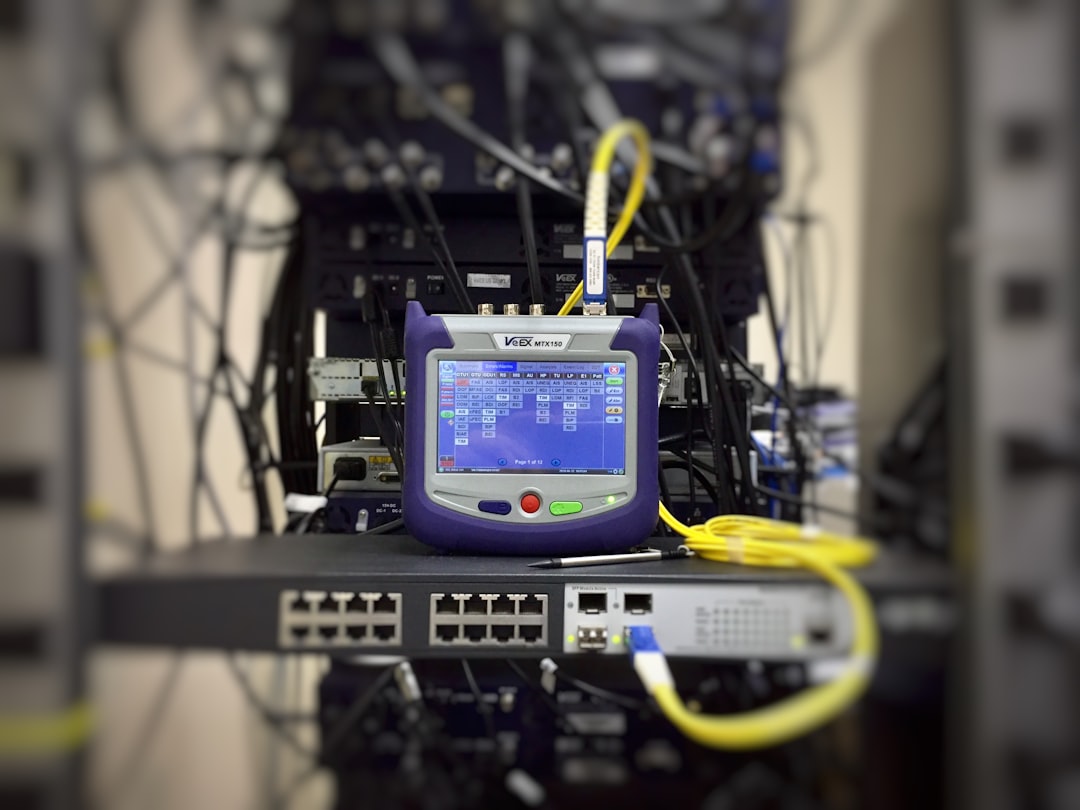

A certificação deve usar equipamento como Fluke DSX-8000 ou similar para medir NEXT, RL e ACRF. O critério de aceite é que todos os links atendam aos limites da categoria instalada. Um relatório de certificação válido permite acionar garantia do fabricante do cabo sem contestação.

Exija certificação para qualquer cabeamento permanente, especialmente em paredes e forros. Dispense apenas para links temporários de curta distância e baixa criticidade. A Simples Solução TI entrega relatório de certificação junto com a documentação, no Rio de Janeiro e São Paulo.

Como dimensionar racks, rotas e patch panels sem subdimensionar?

Para dimensionar racks, rotas e patch panels sem retrabalho, conte todos os pontos atuais (dados, voz, CFTV, Wi-Fi, automação) e projete 25% de folga para os próximos cinco anos. Depois, defina a ocupação máxima de 40% nas rotas e reserve 40% de espaço livre dentro do rack. Ignorar a folga transforma qualquer expansão em troca de eletrocalhas, patch panels e até do próprio rack.

• Levantamento de pontos: conte tomadas RJ45, câmeras IP, access points e sensores; classifique por segmento (dados, voz, segurança) para dimensionar cada patch panel.
• Rack: escolha racks de 19 polegadas com profundidade entre 600 mm e 800 mm; para servidores, prefira 800 mm; reserve 40% de espaço livre acima e abaixo para ventilação e expansão.

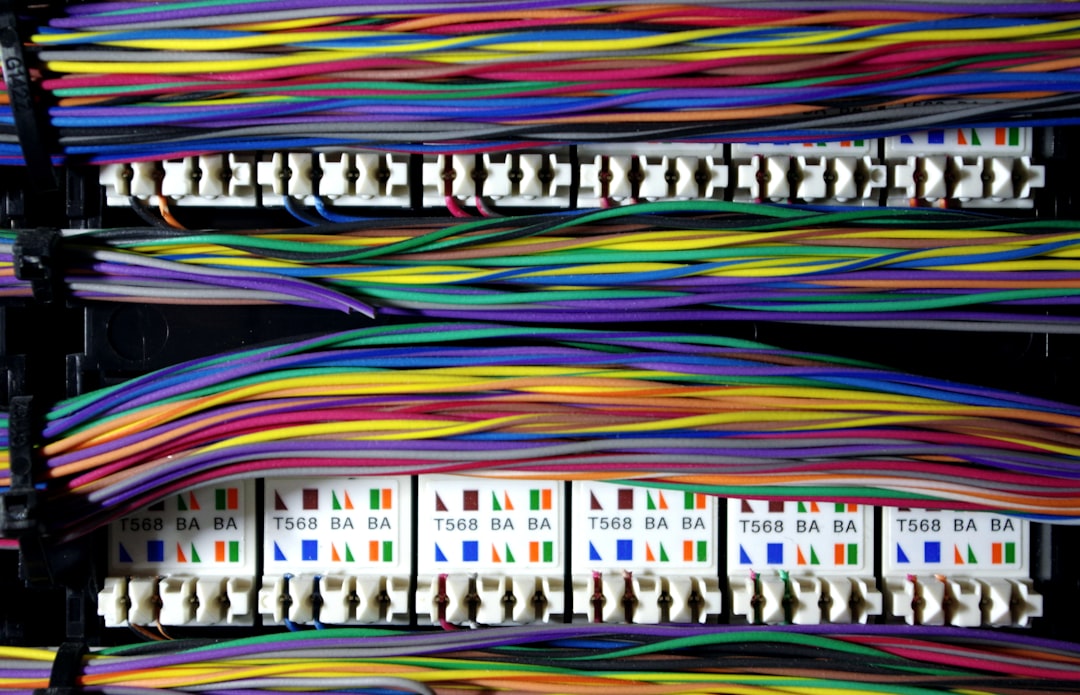

• Patch panels: use painéis de 24 portas (1U) ou 48 portas (2U se blindado); mantenha um patch panel por switch de acesso e identifique cada porta com etiqueta durável.
• Rotas: dimensione eletrocalhas e canaletas para ocupação máxima de 40% da seção útil; respeite raio de curvatura de 4x o diâmetro do cabo e separe cabos de energia conforme NBR 14565.
• Aterramento: interligue rack, patch panels, eletrocalhas e portas de telecom ao barramento de aterramento; use cabos de cobre de 6 mm² ou conforme projeto elétrico.
• Documentação: registre cada ponto com identificação única nos dois lados; atualize o mapa de portas no sistema de inventário, como GLPI ou Snipe-IT.

Quando vale usar arquitetura tradicional ou spine-leaf no cabeamento?

Use arquitetura tradicional (núcleo-distribuição-acesso) quando a empresa tem até 300 portas, baixa movimentação entre switches e expectativa de crescimento gradual. Migre para spine-leaf quando há mais de 300 portas, datacenter próprio ou necessidade de latência previsível entre racks, como em virtualização com VMware vSAN ou storage dedicado.

Adote a regra: se a densidade atual passa de 48 portas por sala técnica ou o crescimento anual de pontos supera 15%, já projete spine-leaf. Caso contrário, a tradicional evita custos de fibra adicional e simplifica o gerenciamento.

O que a Simples Solução TI entrega em um projeto de cabeamento estruturado?

A Simples Solução TI entrega projeto executivo, instalação certificada e documentação completa para cabeamento estruturado, com atendimento no Rio de Janeiro, em São Paulo e suporte remoto nacional. O escopo cobre desde a infraestrutura de rede até o service desk contínuo.

• Levantamento e projeto: visita técnica, leitura de planta e projeto executivo em AutoCAD ou Revit, já com rotas, racks e numeração de pontos.
• Instalação normatizada: cabeamento dentro da ABNT NBR 14565 e ISO/IEC 11801, com identificação de cabos, separação de energia e aterramento.
• Certificação: teste de desempenho com Fluke DSX-8000, gerando relatório por ponto com comprimento, perda de inserção e NEXT.
• Documentação e suporte: entrega de mapa de pontos etiquetado, inventário em GLPI ou Snipe-IT e cobertura de service desk para chamados pós-entrega.

Uma clínica odontológica no Rio de Janeiro, com 40 estações e quedas intermitentes, tinha cabos Cat5e sem identificação e rack de 12U saturado. A Simples Solução TI substituiu o cabeamento por Cat6, instalou rack de 24U com patch panels de 24 portas e certificou 48 pontos. O resultado: o tempo de localização de falhas caiu de 90 para 20 minutos, e a expansão para uma nova ala foi feita em um dia, sem parar a operação.

Perguntas frequentes

Como escolher entre Cat6 e Cat6A para um prédio comercial?

Defina a velocidade necessária em cada ponto: use Cat6 para 1 Gbps até 100 metros e Cat6A para 10 Gbps até 100 metros, ou 10 Gbps em Cat6 apenas até 55 metros. Verifique também se haverá Power over Ethernet (PoE) de alta potência, pois Cat6A dissipa melhor o calor. Se a previsão de tráfego for 10 Gbps e os lances passarem de 55 m, especifique Cat6A sem negociação.

Preciso certificar todos os pontos de rede ou posso testar só alguns?

Certifique 100% dos pontos com certificador adequado (Fluke DSX-5000/8000 ou similar) para validar desempenho e acionar garantia do fabricante. Testar por amostragem deixa trechos sem comprovação e invalida a certificação do sistema. Em redes com até 20 pontos e apenas 1 Gbps, um qualificador pode ser aceitável; acima disso, exija certificação integral conforme ABNT NBR 14565.

Como dimensionar o rack e o patch panel sem precisar trocar em dois anos?

Conte todos os pontos atuais (dados, voz, CFTV, Wi-Fi, automação) e adicione 25% de folga para os próximos cinco anos. Escolha um rack com pelo menos 40% de unidades (U) livres após a instalação inicial. Escolher um rack justo para o hoje obriga a trocar o rack inteiro na primeira expansão, interrompendo a operação.

Quando usar fibra óptica em vez de cabo de cobre na rede interna?

Use fibra óptica para links entre pavimentos, entre prédios ou distâncias acima de 100 metros. Em distâncias menores, prefira cobre Cat6A se a velocidade for até 10 Gbps e não houver interferência eletromagnética forte. A fibra também é obrigatória em ambientes com alta interferência ou necessidade de isolamento elétrico.

Spine-leaf vale para uma empresa com menos de 300 portas?

Para até 300 portas, use arquitetura tradicional núcleo-distribuição-acesso, que é suficiente e mais simples de gerenciar. Só adote spine-leaf se houver tráfego leste-oeste intenso, como clusters de virtualização, storage dedicado ou muitos acessos entre servidores. Migrar para spine-leaf sem essa necessidade aumenta custo e complexidade sem ganho de desempenho.

O que fazer se a instalação foi feita sem certificação e o fornecedor sumiu?

Contrate uma empresa especializada para re-certificar os pontos com certificador adequado e gerar relatórios de desempenho. Se houver falhas, priorize a correção dos trechos que atendem áreas críticas, como servidores e pontos de venda. Sem certificação, você não tem prova de conformidade e perde garantia de fabricantes de cabos e conectores.

Como planejar pontos de rede por posto de trabalho sem errar?

Preveja no mínimo dois pontos de dados e um ponto de voz por posto de trabalho, além de um ponto para cada access point Wi-Fi. Inclua pontos para CFTV, sensores e automação no mesmo projeto, mesmo que não sejam ativados agora. Subdimensionar pontos obriga a quebrar paredes e forros depois, interrompendo o escritório.
